Содержание
Как компания, специализирующаяся на фитинги из ПВХ , к нам поступает много вопросов по фурнитуре. Эти вопросы часто связаны с размерами и размерами трубопроводных фитингов, что имеет смысл, поскольку эти темы могут сбивать с толку. Остальные вопросы касаются самих фитингов и для чего они предназначены. Совместимость и общие знания о трубопроводной арматуре могут показаться вам очень важными, если вы новичок в мире ПВХ. Если вы пытаетесь расширить свои знания о ПВХ, вы можете использовать эту публикацию в блоге в качестве учебного пособия по монтажу труб. В этом руководстве описаны все основные типы фитингов из ПВХ, а также то, как и зачем их использовать. Это длинный пост, поэтому используйте список содержания ниже, чтобы перейти к нужному разделу.
- Что такое фитинги ПВХ и где они используются
- Типы фитингов и идентификационная таблица
- Размеры труб ПВХ и фитингов
- Резьбовые соединители и скользящие фитинги
- Угловые фитинги и обычные сантехнические изгибы
- Муфты, переходники и соединители труб
- Фитинги, рассчитанные на давление, и фланцевые фитинги
- Черная труба из ПВХ и специальные материалы.
- фитинги из ПВХ compared with HDPE fittings
- Монтаж сантехнической системы ПВХ.
- Названия и словарь дренажных фитингов
- Фитинги из ПЭ и ПВХ
- Часто задаваемые вопросы
Что такое фитинги ПВХ и где они используются
Фитинг из ПВХ — это формованный пластиковый компонент, который соединяет, перенаправляет, разветвляет, уменьшает или герметизирует участки трубы ПВХ в системе трубопроводов. Вместе компоненты труб из ПВХ и фитингов из ПВХ составляют большинство бытовых водопроводов, оросительных сетей, систем канализационной вентиляции и многих технологических линий легкой промышленности. Причина, по которой трубы из ПВХ настолько распространены, сводится к короткому списку практических качеств: они устойчивы к коррозии и образованию накипи, они легче металлических труб, их размеры одинаковы от партии к партии, их легко резать, соединить и отремонтировать без специального тяжелого оборудования.
Водопроводные трубы и фитинги из ПВХ производятся в соответствии с признанными стандартами размеров, так что труба из одной производственной партии подходит к фитингу из другой, при условии, что обе они имеют одинаковый номинальный размер и класс спецификации. Именно стандартизация делает Учебное пособие по монтажу труб Такой вариант полезен, потому что как только вы поймете соглашения об именах и логику определения размеров, та же логика будет применяться к коленам, тройникам, муфтам, переходникам, адаптерам, заглушкам и соединениям.
В этом руководстве рассматриваются основные категории фитингов из ПВХ, способы измерения размеров труб и фитингов из ПВХ, разница между резьбовыми и скользящими соединениями, а также сравнение ПВХ с трубами из ПЭВП и системами фитингов из ПЭВП для проектов, где можно рассмотреть любой материал. Диаграммы и справочные таблицы включены повсюду, чтобы облегчить сканирование информации о размерах.
Общий ПВХ фитинги Типы и идентификационная таблица
Различные фитинги для труб из ПВХ имеют форму для различных работ внутри трубопровода. Некоторые меняют направление потока, некоторые разделяют одну линию на две или более ветвей, а некоторые просто соединяют, уменьшают или закрывают конец трубы. В приведенном ниже списке представлены типы фитингов, которые чаще всего появляются, когда люди ищут типы фитингов из ПВХ или пытаются сопоставить имеющуюся у них форму с именем.
локти
Колено меняет направление участка трубы, чаще всего на 90 или 45 градусов. Отводы — одни из наиболее часто заказываемых сантехнических отводов, которые подрядчики по ПВХ имеют под рукой, потому что почти каждый прогон требует хотя бы одного изменения направления.
футболки
Тройник разделяет одну линию на ответвление, образуя Т-образную форму. Тройники используются везде, где одна линия подачи или дренажа должна питать два направления, например, там, где ветвь крепления выходит из основной линии.
Муфты
Муфта — это короткий прямой фитинг для труб, используемый для соединения двух отрезков трубы на прямом участке, удлинения линии или ремонта поврежденного участка.
Редукторы и переходные втулки
Редуктор, иногда устанавливаемый в виде переходной втулки, понижает линию от большего номинального размера к меньшему или увеличивает ее в обратном направлении.
Адаптеры
Адаптеры transition between connection styles, most often between a slip (solvent weld) socket on one side and a threaded connection on the other, which is how a plastic pipe connector often meets a metal valve, pump or fixture.
Кресты
Крестовина имеет четыре отверстия, расположенных в форме плюса, и используется реже, чем тройник, обычно там, где две ответвления должны выходить из основного пути в одной и той же точке.
Колпачки и заглушки
Колпачок надевается на внешнюю часть конца трубы, чтобы герметизировать его, а заглушка ввинчивается в отверстие фитинга или вставляется внутрь него. Оба используются для закрытия неиспользуемых линий, будь то временно во время строительства или навсегда.
Союзы
Муфта позволяет отсоединять и повторно соединять секцию трубы без резки, что полезно везде, где в будущем ожидается доступ для обслуживания или замены.
| Тип фитинга | Типичная функция | Общий Connection Style |
|---|---|---|
| Колено 90 и 45 градусов | Изменить направление потока | Накладной или резьбовой |
| тройник | Разветвить линию в двух направлениях | Накладной или резьбовой |
| Муфта | Соединение двух отрезков трубы на прямом участке | Скольжение |
| Редуктор / Втулка | Шаг на строку вверх или вниз по размеру | Накладной или резьбовой |
| Адаптер | Переход между скольжением и резьбой | Смешанный |
| Кепка | Герметизация конца трубы снаружи | Накладной или резьбовой |
| Союз | Разрешить отключение и повторное подключение для обслуживания | Резьбовой |

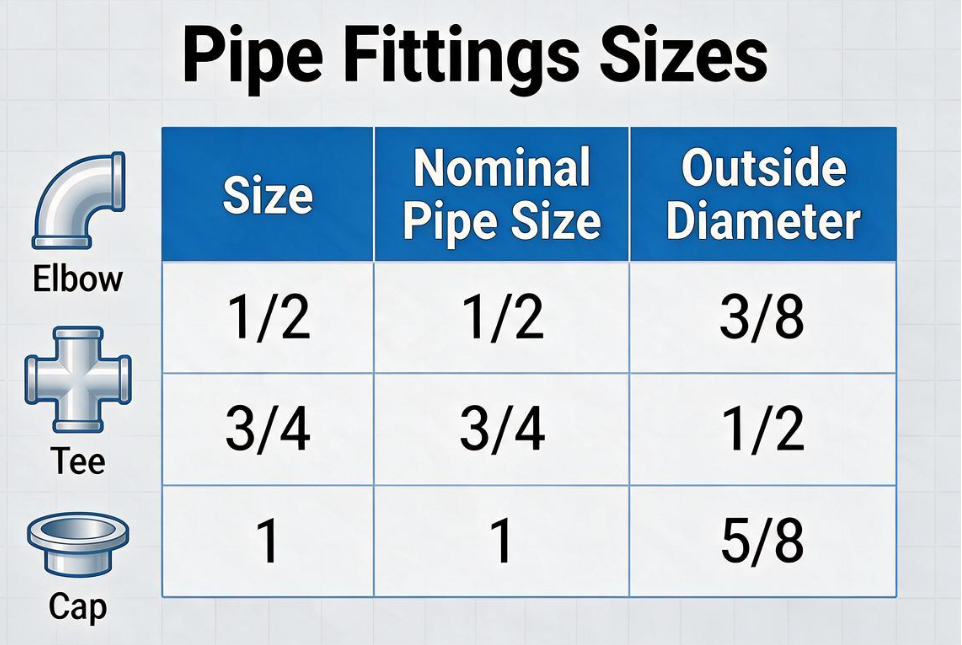

Размеры труб и фитингов из ПВХ: таблица размеров 40.
Правильные размеры фитингов для труб из ПВХ Расписание 40 имеют большее значение, чем любая другая часть проекта трубопровода, поскольку размер фитинга соответствует определенному наружному диаметру, а не круглому числу, напечатанному на коробке. Номинальный размер указан на этикетке, а внешний диаметр — это размер, который фактически соответствует раструбу фитинга. Это самая распространенная причина, по которой фитинг не скользит по трубе.
Размеры телескопических труб из ПВХ, то есть трубы, предназначенные для перехода от одного номинального размера к другому через переходные фитинги, следуют той же логике внешнего диаметра, поэтому, как только один размер подтвержден, остальную часть телескопического хода можно спланировать на основе справочной таблицы ниже.
| Номинальный размер | Внешний диаметр (дюймы) | Средняя толщина стенки (дюймы) |
|---|---|---|
| 1/2 дюйма | 0.840 | 0.109 |
| 3/4 дюйма | 1.050 | 0.113 |
| 1 дюйм | 1.315 | 0.133 |
| 1-1/2 дюйма | 1.900 | 0.145 |
| 2 дюйма | 2.375 | 0.154 |
| 3 дюйма | 3.500 | 0.216 |
| 4 дюйма | 4.500 | 0.237 |
Наружный диаметр в дюймах по номинальному размеру трубы, ПВХ сортамента 40.
Средняя толщина стенки в дюймах при увеличении номинального размера трубы, ПВХ сортамента 40.
Резьбовые соединители из ПВХ и скользящие фитинги
Среди распространенных типов соединений водопроводных труб, используемых в сантехнике из ПВХ, подавляющее большинство установок охватывают два метода: фитинги, привариваемые растворителем, и резьбовые фитинги. Выбор между ними зависит от того, будет ли сустав постоянным или съемным.
Надеваемые фитинги (приварные растворителем)
Фитинги из ПВХ соединяются с помощью клея на основе растворителя, который после затвердевания химически сплавляет поверхности труб и фитингов в единое целое. Этот метод обеспечивает постоянное, как правило, устойчивое к утечкам соединение и является стандартным подходом для большинства подземных, скрытых или стационарных участков трубопроводов.
Резьбовые фитинги из ПВХ
Для резьбового соединения труб из ПВХ используется формованная резьба в сочетании с резьбовым герметиком или лентой. Резьбовые соединители из ПВХ обычно используются там, где линию необходимо подключить к клапану, насосу, счетчику или другому компоненту, который необходимо снимать для технического обслуживания. Резьбовые соединения труб из ПВХ не следует затягивать слишком сильно, поскольку резьба из ПВХ более хрупкая, чем металлическая, и чрезмерный крутящий момент может привести к поломке фитинга.
| Фактор | Скольжение On / Solvent Weld | Резьбовой |
|---|---|---|
| Съемный | Нет, навсегда после излечения | Да, можно разобрать |
| Типичное использование | Скрытые или фиксированные пробеги | Клапаны, насосы, арматура |
| Метод сборки | Грунтовка и растворитель-цемент | Герметизирующая лента или паста |
Угловые фитинги из ПВХ и распространенные водопроводные изгибы: технический обзор
Колено из ПВХ является одним из наиболее часто используемых компонентов в любой работе, и понимание распространенных типов сантехнических изгибов и фитингов помогает при планировании компоновки или чтении списка деталей. Стандартные изгибы ПВХ имеют небольшой набор общих углов, каждый из которых подходит для конкретной планировки.
- Колено под углом 90 градусов, используется для полного изменения направления, например, для превращения линии от стены в линию по полу.
- Колено под углом 45 градусов, используется там, где более плавное изменение направления снижает турбулентность потока.
- Колено под углом 22,5 градуса, используется для длинных и постепенных проходов, часто в дренажных трассах.
- Уличное колено, имеющее один скользящий конец и один раструбный конец, что позволяет подключать его непосредственно к другому фитингу без короткого патрубка.
Упрощенный структурный вид трубы, входящей в раструб фитинга в коленчатом соединении.
Муфты, Reducers and Pipe Connectors for Joining PVC Pipe
Муфта из ПВХ — это самый простой фитинг для соединителей труб, соединяющий два конца трубы по прямой линии без изменения размера или направления. Для проектов, в которых необходимо только соединить секции ПВХ с ПВХ без изменения материала трубы, обычно самым простым вариантом является простое прямое соединение. Ремонтная муфта, не имеющая внутреннего стопорного выступа, предназначена для полного надевания на один конец трубы перед центрированием над обрезанным или поврежденным участком, что полезно, когда нет места для установки трубы на место.
Когда необходимо совместить два разных размера трубы, переходник или переходная втулка перемещают линию вниз или вверх. Пластиковый соединитель трубы, используемый в качестве адаптера, также может переключаться с накладного на резьбовой или с ПВХ на другой совместимый тип фитинга в одной точке перехода. Поскольку толщина стенки увеличивается с увеличением класса давления, а также номинального размера, перед заказом пластиковой муфты для линии под давлением стоит проверить оба размера.
Приблизительная толщина стенки в дюймах, Schedule 40 и Schedule 80, только для справки.
Фитинги и фланцевые соединения из ПВХ, рассчитанные на давление
Напорные фитинги из ПВХ оцениваются в зависимости от трубы, на которой они установлены, поскольку давление, которое может выдержать система, зависит от толщины стенки, температуры и конкретного используемого графика или класса давления. Schedule 40 и Schedule 80 являются двумя наиболее распространенными классами давления для систем с резьбой и сваркой растворителем, при этом Schedule 80 предлагает более толстые стенки при том же номинальном размере для применений с более высоким давлением или более высокими механическими нагрузками.
В фланцевых фитингах из ПВХ используется болтовое прокладочное соединение вместо клея или резьбы на основе растворителя, что делает их практичным выбором везде, где линия должна быть подсоединена к насосу, клапану, резервуару или другому оборудованию, которое может потребоваться снять для обслуживания. Фланцевые соединения также имеют смысл при больших диаметрах, когда сварка растворителем становится непрактичной для надежного выполнения в полевых условиях.
Черная труба из ПВХ и другие специальные материалы из ПВХ
Черные трубы из ПВХ обычно содержат дополнительный технический углерод для повышения устойчивости к ультрафиолетовому излучению, что делает их распространенным выбором для надземных трасс, электропроводок и наружных установок, которые находятся под прямыми солнечными лучами в течение длительного времени. Стандартную белую или серую трубу из ПВХ также можно защитить краской или внешней оберткой, если ее необходимо прокладывать на открытом воздухе, но черный ПВХ часто выбирается специально, чтобы уменьшить этот дополнительный шаг.
Фитинги из ПВХ по сравнению с фитингами из ПЭВП
Трубы из ПВХ и трубы из ПЭВП являются распространенными пластиковыми трубопроводными материалами, но они соединяются по-разному и подходят для несколько разных профилей проекта. Соединения фитингов из ПВХ основаны на сварке растворителем или нарезании резьбы, оба из которых могут быть выполнены с помощью ручных инструментов, а также на этапе короткого отверждения или герметизации. Соединения фитингов из ПЭВП обычно основаны на термической сварке, либо стыковой, либо электросварке, которая связывает сам материал, а не склеивает или продевает его вместе, и обычно требует специального оборудования для сварки.
Поскольку трубы из ПЭВП более гибкие, чем трубы из ПВХ, они выдерживают движение грунта и часто могут быть проложены вокруг небольших препятствий с использованием меньшего количества фитингов. Системы труб из ПВХ и фитингов из ПВХ, напротив, являются жесткими, что обеспечивает прямолинейность и предсказуемость трасс и может упростить компоновку при структурированной, надземной или внутренней установке.
Общее относительное сравнение для справочных целей; фактическая производительность зависит от рецептуры, температуры и условий установки
Ни один из материалов не является универсальной заменой другого. Системы фитингов из ПВХ, как правило, подходят для внутреннего водопровода, ирригации и многих дренажных систем, в то время как трубы из ПЭВП и системы фитингов из ПЭВП часто выбираются для подземных водопроводов, газораспределения и проектов, где гибкость и свободный ход соединений являются преимуществом.
Установка водопроводной системы из ПВХ: пошаговые соображения
Это не полное руководство по монтажу водопровода из ПВХ, поскольку условия на месте и местные сантехнические нормы всегда имеют приоритет, но приведенная ниже общая последовательность описывает, как обычно собирается водопроводная система из ПВХ, когда трубы и фитинги есть под рукой.
- Измерьте длину и отметьте трубу, учитывая глубину, на которую труба будет вставлена в каждое гнездо фитинга.
- Отрежьте трубу квадратом с помощью трубореза или пилы с мелкими зубьями.
- Удалите заусенцы с обрезанного конца и слегка скосите край, чтобы он равномерно сидел в гнезде.
- Сухая установка макета перед нанесением цемента, проверка углов и ориентации фитинга.
- При необходимости нанесите грунтовку, а затем нанесите клей на растворителе на конец трубы и раструб фитинга.
- Вставьте трубу, слегка повернув ее, и удерживайте ее на месте в течение рекомендованного производителем времени.
- Прежде чем подавать давление или тестировать линию, выждите время полного отверждения, указанное производителем цемента.
- Испытание под давлением или испытание на поток завершенной сантехнической установки из ПВХ, прежде чем ее накрыть или закрыть.
Соблюдение этой последовательности имеет значение, поскольку пропуск этапа сухой посадки является одной из наиболее частых причин, по которой установщик получает фитинг, приклеенный под неправильным углом.
Названия фитингов для дренажных труб и общий словарь фитингов для труб
Названия фитингов для дренажных труб могут немного отличаться от названий напорных фитингов, поскольку форма фитингов для сброса сточных вод обеспечивает плавный поток отходов, а не удержание давления. В приведенном ниже списке представлены термины, которые часто встречаются при чтении списка деталей дренажной системы или сравнении различных типов трубопроводной арматуры.
| Срок | Описание |
|---|---|
| Санитарный тройник | Тройник с плавно изогнутым ответвлением, используемый в дренажных линиях для уменьшения турбулентности и риска засорения. |
| Уай-фитинг | Ответвление Y-образной формы, которое соединяет линию под углом, а не прямо поперек. |
| Фитинг для очистки | Фитинг со съемной заглушкой, обеспечивающий доступ для прочистки засоренной сливной линии. |
| Вентиляционный фитинг | Соединяет сливную линию с вентиляционной трубой, чтобы помочь выровнять давление воздуха в системе. |
| Адаптер ловушки | Соединяет сифон с дренажной линией под ним. |
| Втулка | Редукционный фитинг, уменьшающий размер отверстия внутри другого фитинга. |
Фитинги из ПЭ и ПВХ от Jiangyin Huada
Раскрасьте свой мир совершенством и инновациями. Jiangyin Huada — надежный поставщик цветных маточных смесей премиум-класса, высококачественных пластиковых труб и фитингов. Наша приверженность трубной и трубопроводной промышленности, наше внимание к разнообразию продукции, важность, которую мы придаем качеству продукции, а также наша приверженность экологическим практикам и устойчивому развитию со временем помогли нашему бренду получить признание. Наша продукция завоевала доверие клиентов во многих проектах, а наш бренд стал ассоциироваться с надежностью.
История нашего бренда, как профессионального производителя OEM-производителей полиэтиленовых труб и завода по производству полиэтиленовых труб, является историей постоянного прогресса и инноваций. Мы стремимся продолжать создавать ценность для клиентов и вносить вклад в развитие трубной отрасли, руководствуясь постоянными усилиями и последовательными принципами.
ПЭ коленные фитинги
Направленные фитинги из полиэтилена для прокладки подземных и надземных трубопроводов.
ПЭ тройники
Фитинги для разветвления одной трубы ПНД на несколько линий.
Редукционные фитинги из полиэтилена
Переходные фитинги для перехода между трубами из полиэтилена высокой плотности разного диаметра.
Фитинги ПВХ: часто задаваемые вопросы
Вопрос 1. Для чего используются фитинги ПВХ
фитинги из ПВХ are used to connect, redirect, extend or terminate PVC pipes in various piping systems. They are commonly used for water supply, drainage, irrigation, plumbing and industrial applications.
В2. Какие виды фитингов ПВХ существуют
Общий PVC fittings include elbows, tees, couplings, reducers, adapters, crosses, caps and unions. Different connection types, sizes and pressure ratings are available to meet specific piping requirements.
Вопрос 3. Какие размеры фитингов ПВХ предлагаются
фитинги из ПВХ are available in a wide range of sizes to match different pipe dimensions. Standard sizes are commonly available, while custom sizes or specifications may also be produced according to project requirements.
Вопрос 4. Как соединяются фитинги ПВХ с трубами ПВХ
Большинство фитингов из ПВХ соединяются с помощью клея на основе растворителя, который создает прочное и герметичное соединение. Некоторые фитинги также доступны с резьбовым, компрессионным или другими способами соединения в зависимости от применения.
Вопрос 5. В чем преимущества фитингов из ПВХ
фитинги из ПВХ are lightweight, corrosion resistant, straightforward to install and generally require low maintenance. They also offer good chemical resistance, making them suitable for many water, drainage, irrigation and industrial piping systems.
Вопрос 6. Как правильно выбрать фитинги ПВХ
Правильный фитинг из ПВХ следует выбирать с учетом размера трубы, типа соединения, номинального давления, температуры, жидкости или среды и условий применения. Обмен спецификациями труб и требованиями применения упрощает выбор подходящего типа фитинга.
